شیر کلکتور کوپلی چیست؟
استفاده از روش لولهکشی کلکتوری، یکی از روشهای جدید لولهکشی آب سرد و گرم در داخل ساختمان میباشد. با این روش آب به صورت مساوی و یک نواخت در همه بخشهای ساختمان تقسیم میشود و به عنوان مرکزی برای کنترل عملیات آب در ساختمان عمل میکند. کلکتور وسیله ای است میله ای و لولهای شکل که زیر آن تعدادی خروجی ایجاد شده تا با اتصال شیرهای مخصوص کلکتوری به این خروجی ها یا راه ها، آب به مسیرهای متفاوت مورد نیازمان تقسیم و ارسال شود.

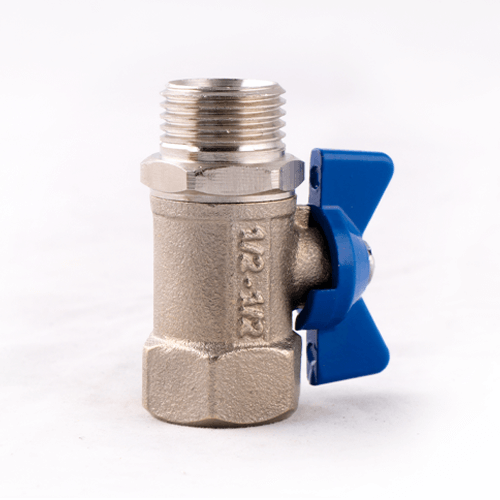

ویژگی های شیر کلکتور کوپلی ۱/۲*۲۰ آرساو والو
نام محصول : نام این محصول بر اساس نام گذاری شرکت شیر کلکتور کوپلی ۱/۲*۲۰ میباشد. شرکت تولید کننده: شرکت ارس والو ( آرساو ) کشور سازنده : ایران کاربرد:
شیر کلکتوری کوپلی 1/2*20 ارس از گروه شیرهای توپی است که فشار کاری آن PN10 میباشد، به عنوان شیر قطع و وصل جریان آب در مسیرانشعابات به کلکتورنصب میگردد.
واحد اندازه گیری این اتصال عدد میباشد.

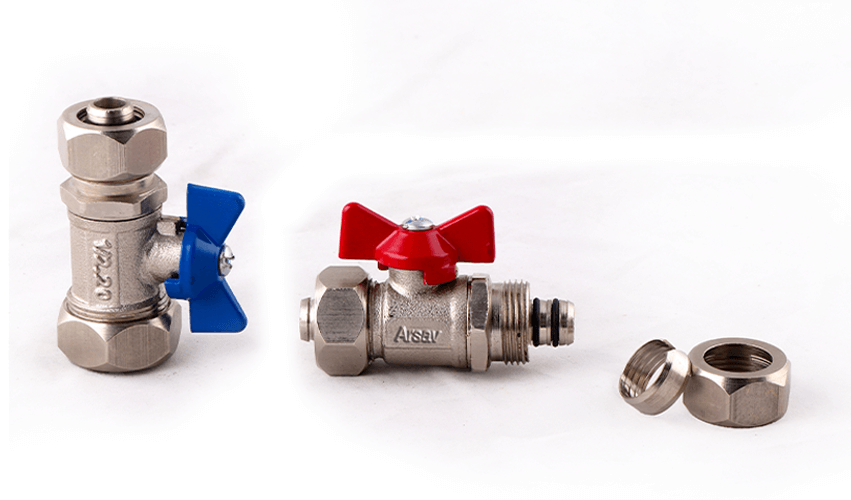

اتصالات کوپلی
نصب اتصالات کوپلی آسان و با حداقل ابزار انجام میشود. در این اتصالات، برای دستیابی به آب بندی کامل با استفاده از دو اورینگ و سفت کردن مهره توسط آچار، ماسوره روی لوله پرس میشود و یک اتصال کامل و محکم ایجاد میگردد. اتصالات ارس والو برای لوله های سایز ۱۶، ۲۰، ۲۵، ۳۲ دارای نمونه های کوپلی میباشند. برای اطمینان از آب بندی بین لوله و اتصالات ارس والو ، از اورینگ های ویژه این محصولات استفاده نمایید. شیر کلکتور کوپلی 1/2*20 ارس والو از آلیاژبرنج ساخته شده است تا از خوردگی، فرسایش و رسوب گیری آن جلوگیری شود. فناوری نوین در طراحی،کنترل کیفیت دقیق در تولید، به همراه اورینگهای ویژه، دوام و آب بندی کامل را در شرایط سخت کاری و زمان طولانی تضمین مینماید.این شیر استاندارد بر اساس استاندارد ملی ایران به شماره ISIRI 16222 تولید میشود. در طی مراحل انجام کار استفاده از محلول رقیق آب و مایع ظرفشویی آب جهت روانکاری اورینگ ها پیشنهاد میگردد. اتصالات ارس از چند جزء متفاوت تشکیل شده است: بدنه اتصالات پرسي با توجه به اينكه توسط پيشرفته ترين تجهيزات تراش (CNC) توليد مي شود داراي كمترين ميزان تلرانس ابعادي مي باشد. اورینگهای اتصال کوپلی : در اتصالات پرسی به منظور جلوگیری از نفوذ پذیری آب علاوه بر فشرده شدن عاجهای بدنه اتصال در گوشت درونی لوله، در هر انشعاب از دو اورینگ نیز استفاده میشود. این اورینگها از ممتازترین اورینگهای مهندسي بوده که در فاصله مشخص از یکدیگر در میان دنده ها قرار گرفته اند. این اورینگها مقاومت گرمایی بالایی دارند و به سادگی دچار خشکی و شکنندگی نمیشوند. حلقه استیل اتصال کوپلی: قسمت سوم یک اتصال پرسی حلقهای از جنس استیل ضد زنگ (Stainless Steel) میباشد. که وقتی بدنه اتصال در درون لوله قرارمیگیرد این حلقه بر روی لوله قرار گرفته و عملا لوله در میان حلقه استیلی و بدنه برنجی مهار میشود. بر روی این حلقه از جنس استیل سوراخ هایی تعبيه شده که لوله به محض جا افتادن در جای خود از آن سوراخ ها قابل رویت بوده و آماده برای فشرده شدن حلقه بر روی آن میباشد. فلز استیل : این فلز ۱۰۰% در مقابل زنگ زدگی مقاوم بوده و دارای استحکام قابل ملاحظه ای است. که به محض فشرده شدن بر روی لوله به هیچ عنوان قابل برگشت نمیباشد.
توصیه های ایمنی
از اورینگ های متفرقه استفاده نکنید. قبل از نصب اتصالات یا فیتینگ ها به لوله و پس از برش سطح مقطع لوله با قیچی، مقطع لوله را مجددا توسط کالیبراتور متناسب با اندازه لوله به شکل اولیه خود بازگردانید. هنگام کار با لوله های پنج لایه از اتصالات متفرقه استفاده ننمایید، این کار به دلیل تفاوت ابعاد لوله و اتصالات مختلف با یکدیگر ممکن است باعث عدم آب بندی سیستم لوله کشی شود. روی هر قطعه از لوله، فيتينگ و ديگر اجزای لوله كشی بايد مارک كارخانه سازنده، يا استاندارد مورد تأييدی كه قطعه مورد نظر بر طبق آن ساخته شده است، به صورت ريختگی، برجسته يا مهر پاک نشدنی نقش شده باشد. لوله، فيتينگ و ديگر اجزای لوله كشی غيرفلزی که در لوله کشی آب مصرفی ساختمان بکار میروند بايد گواهی آزمايش و مطابقت آن با استانداردهای مراجع صلاحيت دار بهداشتی را داشته باشند. فيتينگ هايی كه در لوله كشی توزيع آب مصرفی در داخل ساختمان به كار میروند بايد از نظر جنس، اندازه، ضخامت جدار و ديگر مشخصات با لوله ها مطابقت داشته باشد و برای كار با لوله های انتخاب شده مناسب باشند.
استفاده از روان کننده ها از قبیل گریس و روغن، جهت کاهش اصطکاک سطح داخلی لوله با اورینگ، به دلیل تاثیرات غیربهداشتی بر آب مصرفی و همچنین تاثیرات مخرب بر اورینگ مجاز نمیباشد.
از استفاده مجدد اتصالات كاركرده، آسيب ديده يا معيوب خودداری نمایید.
نقاط ضعف و قوت:
- افت فشار بسيار ناچيز
- مقاوم در برابر خوردگی
- نصب بسيار سريع و آسان
- عايق حرارتی و الكتريكی
- شفاف و زيبا بودن ظاهر لوله
- موارد مصرف آب سرد و گرم
- عدم نیاز به ابزارآلات خاص و گران قیمت
- آبندی مطمئن تر به علت پرس کامل لوله به اتصال
- عدم خارج شدن محل اتصال از حالت آببند در اثر یخ زدگی
- مقاوم در برابر ضربه (مطابق استاندارد) و شرايط تخريب محيطی
- عدم عبور نور از لوله و در نتيجه جلوگيری از رشد ميكروارگانيسم ها
- مقاوم در برابر اسيدها ، بازها و … رسوب نمیگيرد و هرگز نمیپوسد
- وجود خط راهنما در تمام لوله و اتصالات جهت افزايش سرعت و كيفيت لوله كشی
نوع نصب اتصالات کوپلی
با توجه به توضیحات بالا درباره مشخصات اتصالات پرسی ارس والو شایان ذکر است نصب این اتصالات به سادگی هر چه تمام تر انجام میگیرد. به این صورت که ابتدا لوله کالیبر شده وارد سرشلنگي شده و در داخل حلقه استیل قرار گرفته و پس از رویت از سوراخ های حلقه استیل توسط دستگاه پرس حلقه استیل بر روی لوله فشرده (پرس) شده و نصب به صورت کامل انجام میشود.
سرعت نصب اتصالات کوپلی
نصب به شیوه ارائه شده بسیار ساده و با سرعت قابل ملاحظهای انجام میگیرد، به همین علت یکی از مزایای استفاده از این اتصالات پرسی سرعت اجرای بالای آن میباشد، بطوریکه نصب لوله های پنج لایه با این اتصالات در قیاس بااجرای گونههای دیگر (سیستم های سنتی) حدود ۱۰ برابر سریع تر میباشد. درقاب پایانی تمام مدل ها و سایز های تولیدی مجموعه را مشاهده میکنید. شیر کلکتوری 1/2*16 اینچ کوپلی مدل B جهت خرید و یا مشاوره در امور خرید با کارشناس فروش شرکت در ارتباط باشید . تلفن اداری :03135723221 مدیر فروش آقای غفرانی:09131274453 مدیریت فنی : 09133084618
